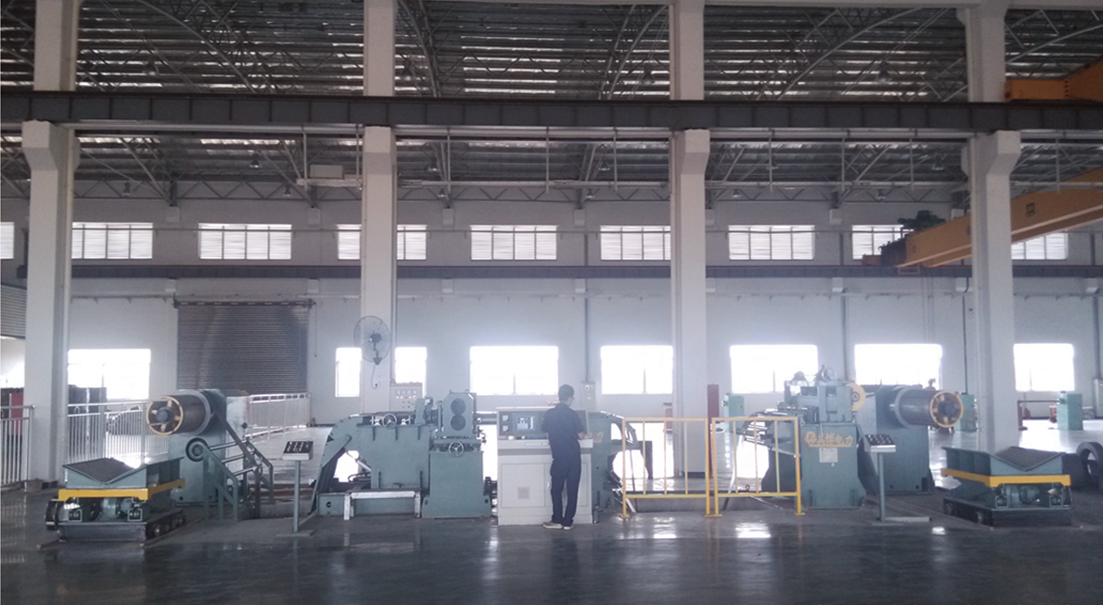

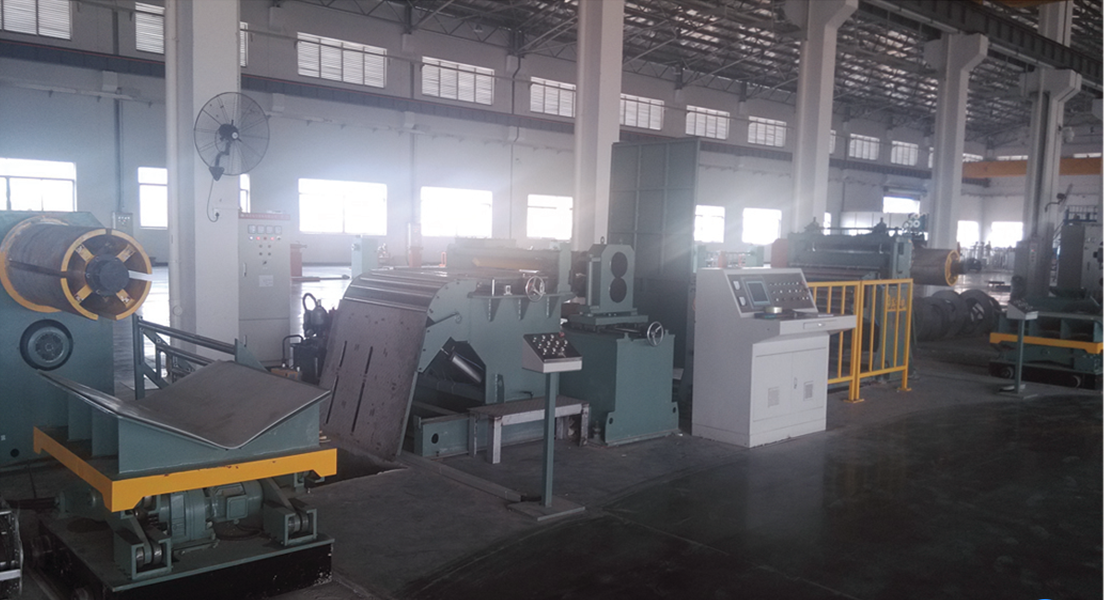

钢带纵剪生产线

一、用途：

该设备是将成卷的钢带分切成一定宽度条料的专用设备。主要用于硅钢片薄钢板的开卷、剪切分条、收卷,适用于变压器、电机、互感器等板材加工制造业。

二、功能特点：

1、全线布局合理，全部采用电动和液压驱动，操作方便，生产效率高。

2、主要电控原件，液压原件，PLC及调速器均选用进口高端产品，全线速度同步，设备运行稳定可靠。

3、纵剪机刀轴采用高精度机床主轴轴承支撑，刀轴轴向及径向跳动小。

4、刀盘采用螺母三点定位锁紧的方式，尺寸精度准确,锁紧牢靠。

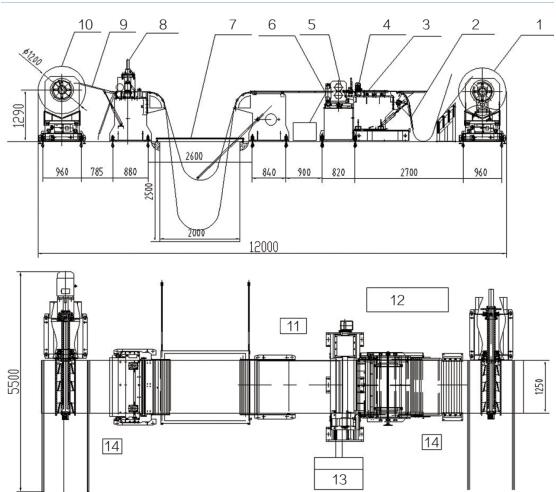

三、设备组成（单缓冲坑型）

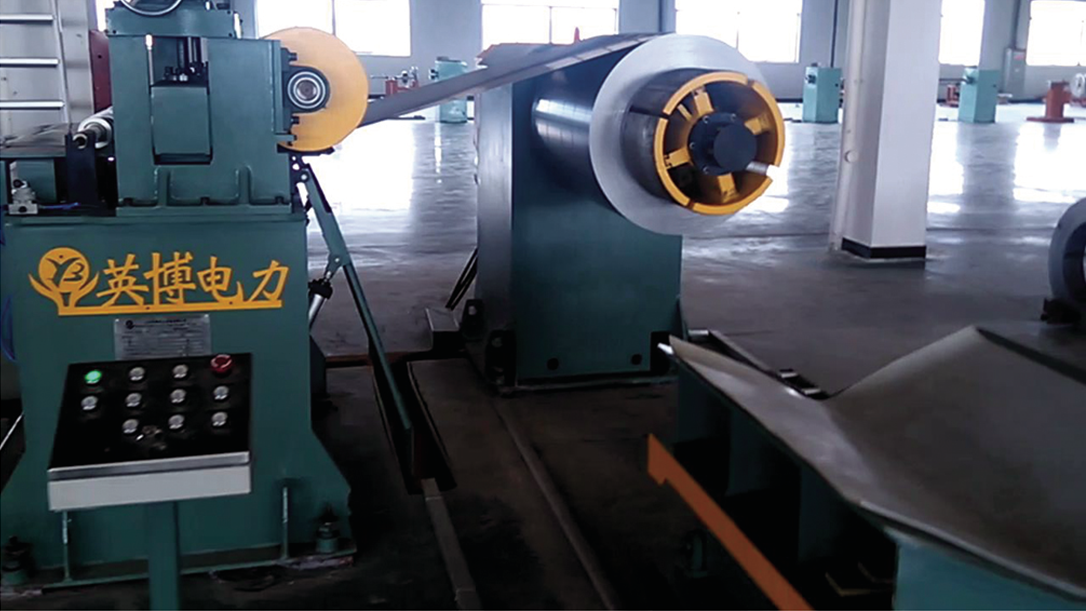

       1.放卷机 decoiler
       2.放卷过渡桥 decoiling buffer bridge
       3.导料装置 guiding unit

       4.齐头剪 shears for cutting front end materia

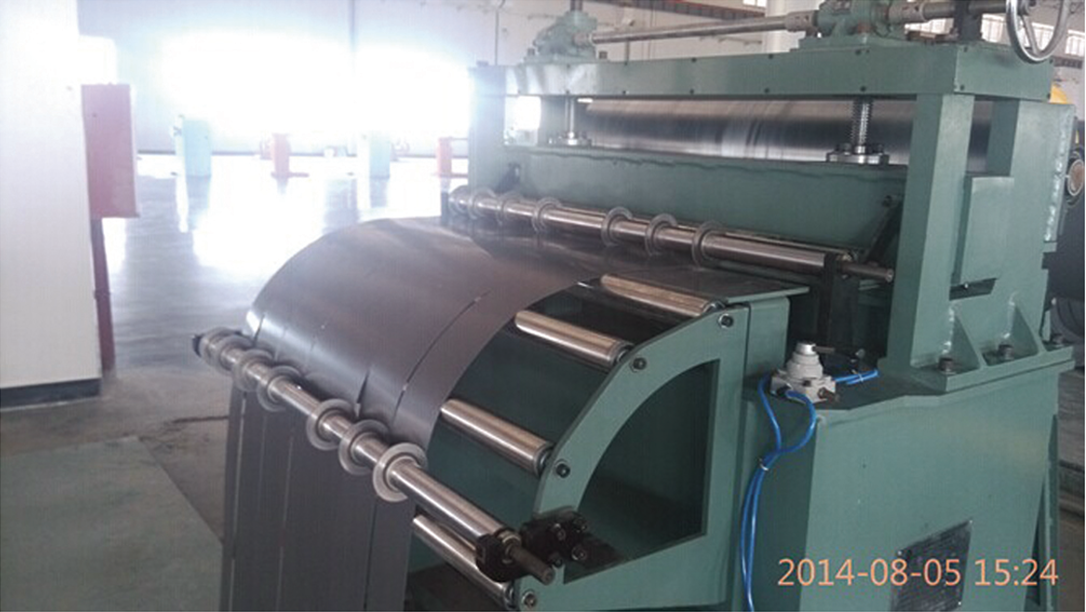

       5.滚剪主机 rolling shear unit

       6.碎边机 trimming edge device

       7.移动地坑盖板及缓冲装置 cover of movable pit and buffering device

       8.张力台tens| on tab|e
       9.收卷过渡桥 recoiling buffer bridge
       10.收卷机 recoil

       11.液压站 hydraulic station
       12.控制柜 control cabinet

       13.主操作台 The main operation platform

       14.分操作台0 perating table

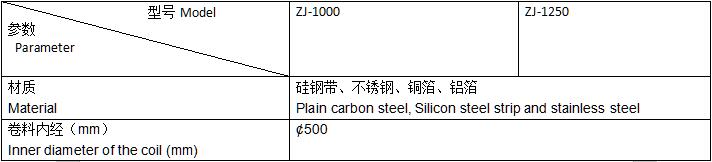

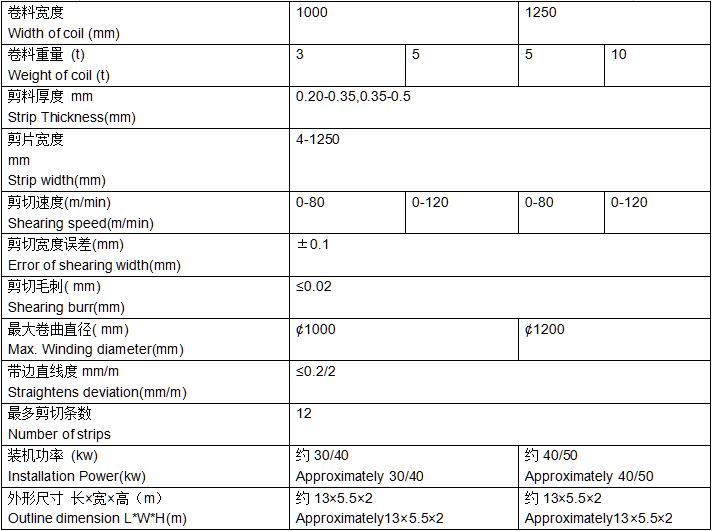

四、钢带纵剪生产线主要技术参数：
